▲产品用途

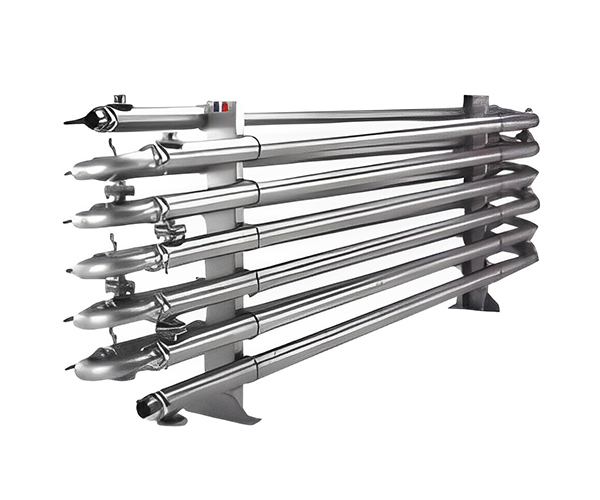

套管式换热器是目前石油化工生产上应用广泛的一种换热器。它主要由壳体（包括内壳和外壳）、U型肘管、填料函等组成。所需管材，可分别采用普通碳钢、铸铁、铜、钛、陶瓷玻璃等制作。管子一般被固定在支架上。两种不同介质可在管内逆向流动（或同向）以达到换热的目的。在进行逆向换热时，热流体由上部进入，而冷流体由下部进入，热量通过内管管壁由一种流体传递给另一种流体。热流体由进入端到出口端流过的距离称之为管程；流体由壳体的接管进入，从壳体上的一端引入到另一端流出，通过这种方式传热的换热器称为壳程套管式换热器。由于套管式换热器被广泛的应用在石油化工、制冷等工业部门，原本单一的传热方式和传热效率已经不能满足实际工作和生产，目前国内外研究者对套管式换热器提出了很多种改进方案，以延长套管式换热器的使用寿命，加强其使用效率。

▲产品优点

①结构简单，传热面积增减自如。因为它由标准构件组合而成，安装时无需另外加工。

②传热效能高。它是一种纯逆流型换热器，同时还可以选取合适的截面尺寸，以提高流体速度，增大两侧流体的传热系数，因此它的传热效果好。液-液换热时，传热系数为 870～1750W/（m2·℃）。这一点特别适合于高压、小流量、低传热系数流体的换热。套管式换热器的缺点是占地面积大；单位传热面积金属耗量多，约为管壳式换热器的5倍；管接头多，易泄漏；流阻大。

③结构简单，工作适应范围大，传热面积增减方便，两侧流体均可提高流速，使传热面的两侧都可以有较高的传热系数，是单位传热面的金属消耗量大，为增大传热面积、提高传热效果，可在内管外壁加设各种形式的翅片，并在内管中加设刮膜扰动装置，以适应高粘度流体的换热。

④可以根据安装位置任意改变形态，利于安装。
