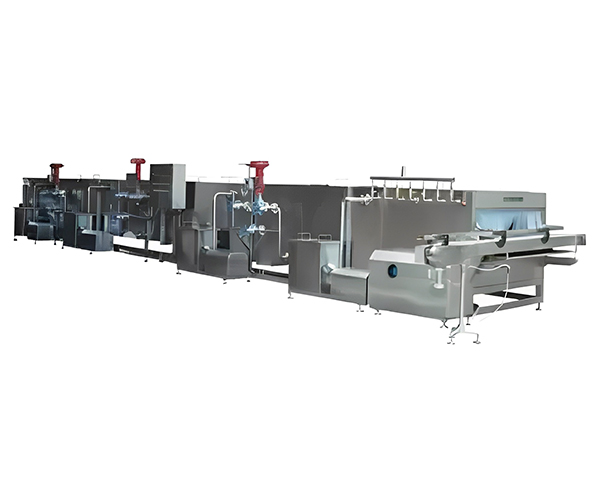

喷淋杀菌冷却隧道
所属分类:杀菌系列
详细介绍

▲产品用途

喷淋杀菌冷却隧道,是专门为乳品、果汁、饮料、啤酒、食品、药品等灌装或包装后的产品设计的巴氏灭菌设备,是物料通过杀菌、冷却达到延长保质期目的的理想设备,特别是自动化生产线必备的二次灭菌设备。可根据用户对不同产品的加热、杀菌、保温、冷却的不同工艺要求,进行不同的流程设计,满足工艺要求,可根据用户要求,配置相应的高精度的自动控制系统。

本企业的喷淋杀菌冷却隧道已被行业内广泛应用,比传统的水浴杀菌热分布更均匀,更渗透,更迅速,大大提高了生产效率,并为用户降低了生产成本,提高了产品市场竞争力。

▲性能特点:

●设备机架全不锈钢制作,整体结构紧凑,外表卫生美观;

●优质塑胶网带链板,可长期工作在高温下(≯95),短期高温104℃;

●实心锥形广角喷嘴,流量分布均匀稳定,温度场恒定;

●采用保温技术,减少能量消耗;

●多种能量热回收技术综合利用,节能,环保;

●温度传感器Pt100,测量精度高,可达±0.5℃;

●多流程组合,工艺合理,可处理多种物料;

●杀菌温度采用PLC或PID控制,多种杀菌温度显示/记录模式可选,(单/双笔记录仪、无纸记录仪等);

●总处理时间变频控制,可根据生产工艺调整;

●对包装物为非圆形的PP瓶、塑料袋、屋顶纸盒、罐头盒等产品配置自动进出料机构,与自动化输送生产线连接过渡顺利;

●可为用户提供热分布测试服务,使用专家系统,在线全程监测生产过程中的温度变化。

▲主要技术参数

型号 SD10-68-45 SD18-50-41 SD18-65-41 SD18-55-50 SD25-42-55
处理物料
包装形式规格
鲜果乳PET圆瓶
500-68
鲜果乳PET圆瓶
222-50
鲜果乳PET圆瓶
222-50
发醉乳酸菌奶PP四瓶
248/180-55
含钙酸奶PP圆瓶
100-50
处理能力(瓶/小时) 10000 18000 18000 18000 25000
物料进口温度(℃) 80 45 45 25 25
杀菌温度-时间 (℃-min) 95-30 90-20 90-20 90-25 88-55
物料出口温度(℃) 20 <40 <40 <40 <40
冷却水进口温度(℃) 5 35 35 35 35
进出瓶输送带高度 (mm) 1000 1020 1020 880 880
外形尺寸
mm
12000 12000 20200 18000 15000
2000 2660 2660 2660 2700
1700 1700 1700 1700 1700

注:以上数据为标准型,可根据用户特殊要求定做。
